Il CMX1-DL di Dakota NDT è uno spessimetro top di gamma per corrosione e rivestimenti: misura contemporaneamente lo spessore del materiale e del rivestimento, con sei modalità di misura, compensazione di temperatura e B-Scan. La versione CMX1 offre le stesse funzioni di misura senza datalogger.
- Materiale + rivestimento : misura simultanea (modalità PECT)
- 6 modalità di misura : P-E, PECT, PETP, E-E, E-EV, CT
- Compensazione temperatura : automatica (PETP)
- Campo Pulse-Echo : 0,63–1219 mm
- B-Scan : sezione trasversale del materiale
- Datalogger 4 GB : solo versione -DL
- Settori : oil & gas, energia, infrastrutture, ferroviario
Il CMX1-DL misura in modo non distruttivo lo spessore residuo per il controllo della corrosione e, contemporaneamente, lo spessore del rivestimento. Il doppio pulser a onda quadra e il ricevitore con controllo di guadagno manuale o automatico (AGC) su un range di 110 dB assicurano misure affidabili anche attraverso vernici e rivestimenti.
Sei modalità di misura coprono ogni esigenza: Pulse-Echo per pitting e difetti, Pulse-Echo Coating (materiale + rivestimento), compensazione automatica di temperatura, Echo-Echo e Echo-Echo Verify (thru-paint) e Coating Only. La versione -DL aggiunge il datalogger con 4 GB di memoria; la versione CMX (senza -DL) non dispone di memoria dati.
Vuoi un aiuto nella scelta del prodotto ?
Caratteristiche tecniche
| Caratteristica | Valore |
| Tipo di strumento | Spessimetro per corrosione e rivestimenti (misura simultanea materiale + rivestimento) |
| Timing | TCXO di precisione; digitizer single-shot 100 MHz 8 bit |
| Pulser | Doppio pulser a onda quadra; PRF 250 Hz |
| Guadagno | 40–53 dB regolabile, manuale o AGC (range 110 dB); TDG |
| Modalità di misura | Pulse-Echo (P-E), Pulse-Echo Coating (PECT), Pulse-Echo Temp Comp (PETP), Echo-Echo (E-E), Echo-Echo Verify (E-EV), Coating Only (CT) |
| Campo Pulse-Echo | 0,63–1219,2 mm (0.025–48 in) |
| Campo PECT | materiale 0,63–1219,2 mm; rivestimento 0,01–2,54 mm |
| Campo Echo-Echo / E-EV | 2,54–152,4 mm / 2,54–25,4 mm |
| Campo Coating Only | 0,0127–2,54 mm |
| Risoluzione | 0,01 mm (0.001 in) |
| Campo di velocità | 309,88–18.542 m/s |
| Trasduttori | Dual element 1–10 MHz, connettori LEMO 00, cavo 1,2 m |
| Display | 1/8 VGA scala di grigi (240×160), retroilluminazione EL; viste cifre grandi e B-Scan |
| Memoria (solo -DL) | 4 GB interna (log a griglia o sequenziale), cattura schermo .tif |
| Connettività | USB-C (software PC Windows) |
| Alimentazione | 3 × AA; ~35 h con alcaline; auto-spegnimento 5 min |
| Temperatura di esercizio | −10 … +60 °C |
| Dimensioni | 63,5 × 165 × 31,5 mm |
| Peso | circa 383 g (13,5 oz, con batterie) |
| Certificazione | Tracciabile NIST e MIL-STD-45662A |
| Garanzia | 2 anni limitata |
Codici articolo, accessori e ricambi
Codici per ordinare CMX1 / CMX1-DL e gli accessori. I codici articolo verranno integrati quando disponibili.
Strumento – kit completo
| Codice articolo | Codice prodotto | Descrizione |
| — | CMX1 | Spessimetro per corrosione e rivestimenti CMX1 (senza datalogger) |
| — | CMX1-DL | Spessimetro per corrosione e rivestimenti CMX1-DL con datalogger 4 GB |
Accessori
Foto
Codice articolo
Codice prodotto
Descrizione
—
Trasduttore dual element
Trasduttore dual element 1–10 MHz con connettori LEMO 00 a sgancio rapido
—
Liquido accoppiante
Gel di accoppiamento per la trasmissione degli ultrasuoni
—

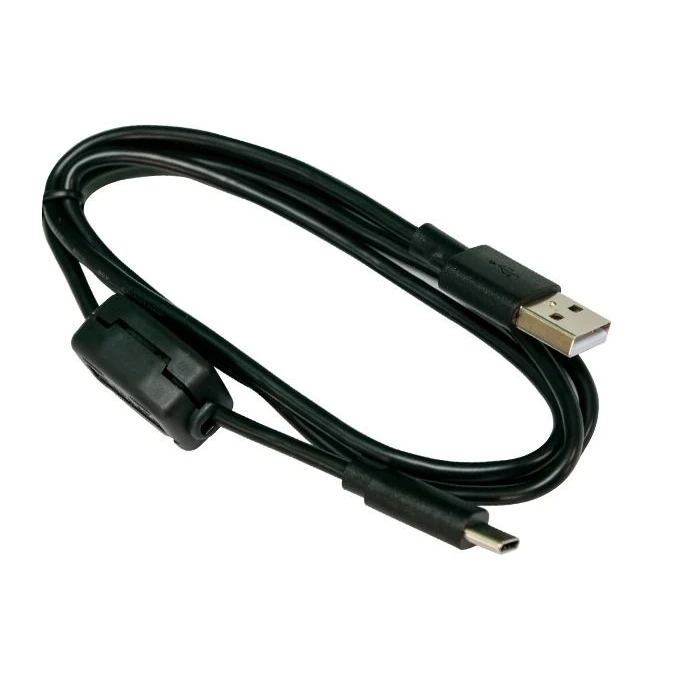

Cavo USB-C
Cavo USB-C per scarico dati su PC e alimentazione
—
Valigetta
Valigetta di trasporto per strumento e accessori
Documentazione tecnica
| Documento | Tipo |
| Scheda tecnica CMX1-DL | Datasheet (PDF) |
| Manuale CMX1-DL | Manuale (PDF) |
Domande frequenti
Sì: in modalità Pulse-Echo Coating (PECT) misura simultaneamente lo spessore del materiale e del rivestimento; dispone anche di una modalità Coating Only.
Sei: P-E, PECT, PETP (compensazione temperatura), E-E, E-EV (thru-paint) e CT (solo rivestimento).
Le funzioni di misura sono identiche; la versione -DL aggiunge il datalogger con 4 GB di memoria e la cattura schermo.
In Pulse-Echo da 0,63 a 1219,2 mm (0.025–48 in), con risoluzione 0,01 mm.
